Sintak dan Cara Membuat Grafik fungsi Esplot melalui GUI_Kalkulator Sederhana

Teman-teman yang mungkin agak kesulitan dalam membuat program GUI(Graphical User Interface), jangan terlalu khawatir. Program ini merupakan dasar untuk membuat beberapa alat yang digunakan dalam kehidupan sehari-hari. Contohnya Kalkulator. Jadi program ini bisa juga dikatakan sebagai kalkulator sederhana. Pada setiap bentuk program, akan berbeda pula proses pembuatannnya. Terdapat beberapa hal yang perlu kita pelajari. Dalam beberapa program, akan terdapat sintak yang berbeda. Kali ini kami ingin menuliskan mengenai pembuatan Grafik Fungsi Esplot, semacam fungsi trigonometri yang pada program ini akan tampilkan grafiknya. Oke Guys kita mulai yah,

     1.      Buka Program Matlab pada computer masing-masing, klik dua kali pada shortcut matlab seperti gambar berikut:



       2.      Pada Command Window, ketik Guide Lalu enter

      3.      Setelah di-enter, maka akan muncul tampilan berikut dan pilih Blank GUI(defaults), klik OK

     4.      Akan muncul dialog seperti berikut. Kemudian pilihlah 2 Push button, 2 static text, 1 edit teks, dan  1 axes, dan aturlah serapi mungkin. Sesuai keingingan anda. Berikut bentuk program yang saya inginkan:

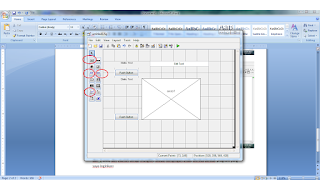

Lingkaran berwarna merah adalah komponen yang digunakan untuk membuat program ini. Gambar diatas menunjukkan program yang belum bisa dijalankan. Untuk menjalankan programnya, akan diubah lebih dulu string dan tagnya pada setiap komponen.

      5.      Untuk melakukan pengubahan pada komponen, maka dapat dilakukan dengan klik dua kali pada masing-masing komponen dan tag_nya harus sesuai dengan tabel berikut tetapi untuk stringnya dapat diubah sesuai kemauan kita.

Berikut contohnya:

Perhatikan perubahan dalam lingkaran berwarna merah. Begitu seterusnya untuk komponen lain dan sesuaikan dengan tabel diatas untuk perubahan string dan tag-nya.

   6.     Setelah semua komponen diubah string dan tag-nya, maka lakukan view callbacks untuk memasukkan sintaknya,

Caranya, klik kanan pada tombol Buat Grafik, klik View Callbacks, klik callback. Seperti gambar diatas

     7.      Setelah itu akan tampil kotak dialog seperti dibawah ini. Simpan sesuai nama yang diinginkan, kemudian masukkan sintak berikut pada nomor 82 sampai 87

proyek=guidata(gcbo);

f=get(proyek.efungsi,'String');

axes(proyek.axes1)

ezplot(f)

set(proyek.axes1,'XMinorTick','on')

grid on

      8.      Setelah itu view callbacks juga pada tombol keluar, dan ketik close pada nomor 95

Urutan nomor pada penulisan sintak tidak selamanya seperti itu. Ketika dilakukan view callbacks, maka kursor kita akan diarahkan pada bagian yang akan diedit fungsinya. Jika komponen yang akan diubah adalah komponen “keluar” maka kursor akan diarahkan ke fungsi Tkeluar_Callbacks. Tkeluar menandakan tag yang dimasukkan dalam tombol keluar.

     9.      Selanjutnya klik run. Setelah di run, masukkan teks yang diinginkan atau ingin dieksekusi pada bagian edit teks, klik buat grafik, maka grafiknya otomatis akan muncul. Jika ingin keluar, klik tombol close.

Run:

Hasilnya jika yang ditulis pada kotak adalah cos,

Fungsi yang diinput bukan hanya cos, sesuia keinginan dari pengguna, yaitu anda sendiri. Selamat Mencoba dengan kreatif. Semoga Berhasil.
